Dübel 1x1

Download als Pdf
Die Art und Beschaffenheit des Baustoffes, in dem verankert werden soll, bestimmt entscheidend die richtige Wahl des Dübels. Die folgende Dübelübersicht soll Ihnen dafür einen kleinen Überblick über die gängigsten Dübelsysteme geben.

Die Werkzeuge

  1. Elektr. Bohrmaschine: Bohrer den Angaben der Dübelpackung entnehmen.

  2. Drehbohrer für Lochsteine und Gasbeton

  3. Schlagbohrer und

  4. Hammerbohrer für Steine mit dichtem Gefüge

Befestigungs-Untergrund

A Beton
B Naturstein
C Vollziegel
D Kalksand-Vollziegel
E Bims-Vollstein
F Gasbeton
G Vollgips
H Hochlochziegel
I Kalksand-Lochstein
K Hohlblock
L Faserzement-Platte
M Gipskarton-Platte
N Spanplatte
O Metallprofile

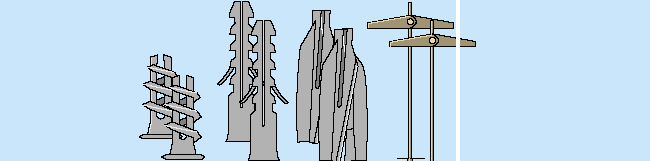

Standard- und Spezialdübel

Standard-Dübel
für alle Gegenstände, die mit Holz- oder Spanplattenschrauben befestigt werden können
Universal-Dübel
zum Befestigen von Wandregalen, leichten Hängeschränken, Sockelleisten usw.
Rahmen-Dübel
zum Befestigen von Kanthölzern, Holzlatten, Leisten, Fenstern und Türrahmen usw.
Nagel-Dübel
zum Befestigen von Holzlatten, Putzprofilen, Rohrschellen, Folien usw.
Gasbeton-Dübel
zum Befestigen von Fassaden- und Dachunterkonstruktionen aus Holz und Metall, Fenstern, Türen, Konsolen usw.
Sanitärbefestigung
Dübel-Einheit für die Befestigung von Waschtischen usw.
SX-Dübel
Der SX ist der neue Maßstab seiner Klasse. Mit seiner 4fach-Speizung garantiert er höchste Haltewerte in Beton und sämtlichen Mauerwerksbaustoffen. Der SX kann mit Holz- und Spanplattenschrauben montiert werden.
Universal-Dübel UX
Perfekter Halt in allen Wänden. Geeignet für Holz- und Spanplattenschrauben. Einschlagsperre, Drehsicherung und ein niedriges Eindrehmoment bieten höchste Sicherheit bei der Montage.

Hohlraum- und Fensterrahmendübel

Plattendübel
Der Plattendübel ist geeignet für alle gängigen Platten- und Hohlbaustoffe wie Gipskarton, Gipsfaserplatten, Spanplatten, Faserzementplatten, Holzwolleleichtbauplatten, Hartfaserplatten, Hohlprofile, Hohltüren etc.
Klapp-Dübel
Hohlraum-Dübel zum Befestigen von Lampen, Gardinenstangen usw.
Gipskarton-Dübel
zur Schnellmontagein Gipskarton.
Metall-Hohlraum-Dübel
zum Befestigen von hohen Lasten mit metrischen Schrauben.
Fensterrahmen-Dübel
zum Befestigen von Fenster- und Türrahmen aus Holz, Metall und Kunststoff.

Dübelspezialitäten

Messingdübel
zum Befestigen von Winkeln, Möbelbeschlägen, Kleingeräten an Spanplatten, Massivholz, Kunststoff usw.
Dämmstoffdübel
Kunststoffdübel für leichte Lasten. Zur direkten Verankerung in starren Dämmstoffen (z.B. Styropor, Styrodur, PUR-Hartschaumplatten).
Injektions-Dübel
Befestigungen von tragenden Konstruktionen mit Hilfe von Injektionsmörtel. Der Injektionsmörtel dringt in Hohlräume ein und gibt dem Injektionsdübel sicheren Halt.
Dämmstoffbefestigungen
für alle weichen Dämmplatten, Stein- und Glaswolle usw.

Wichtige Dübeltipps

Beispiel zur Bestimmung der richtigen Schraubenlänge (a)

1 x Schrauben Ø (d) = 8mm
Dübellänge (c) = 50 mm
Montage-Gegenstand (b) = 20 mm

Schraubenlänge insgesamt mindestens 78 mm

Beachten Sie vor Arbeitsbeginn die Hinweise auf den Dübelverpackungen. Die maximale Tragfähigkeit von Spreiz-Dübeln erreichen Sie nur mit den größtmöglichen Schraubendurchmessern und mit Schrauben, die die Dübelspitze um einmal den Schrauben-Ø überragen.

Achten Sie bei Befestigungen in Loch- und Hohlblocksteinen darauf, dass die vordere Hälfte der Dübelspreizzone mindestens in einem Steinsteg voll verankert ist. Die max. Tragfähigkeit des Dübels erreichen Sie nur, wenn Sie das Bohrloch vor dem Dübel einsetzen ausblasen oder aussaugen.
